前言

在无线产品研发与生产测试中，射频端口数量反映无线综测仪的连接能力。4个端口能否同时测试4台产品？8个端口是否带来8倍效率？外接射频开关能否提升多设备并行能力？答案取决于端口背后的测量资源及其分配方式。端口数量决定可连接的射频路径数量，同时执行的测试数量则受信号源、分析通道、协议处理及软件调度制约。理解这些关系，才能判断多端口方案提升的是连接便利性、资源利用率，还是独立测试能力。

01 端口是连接入口, 不等于独立测量通道

无线综测仪的射频端口是被测件接入测试链路的接口，后端既可对应独立收发通道，也可通过开关矩阵共享信号源与分析资源。因此评估多设备并行测试能力，需从三个层级判断，不能仅以端口数量为准：

连接层：可接入的射频路径总数，可对应多台被测设备，或单台设备的主分集天线、多 MIMO 端口。

测量层：可同时生成、分析的独立信号路数；端口数量多，不代表每路都具备独立的频率、波形、电平配置与采集能力。

控制层：可同时管理的独立测试任务数，涵盖被测件状态控制、测量触发、结果读取及信令连接管理等。

三层资源的数量与配比并不完全对应，判断并行能力需结合具体配置与支持的工作模式。

02 多设备测试, 主要三种实现方式

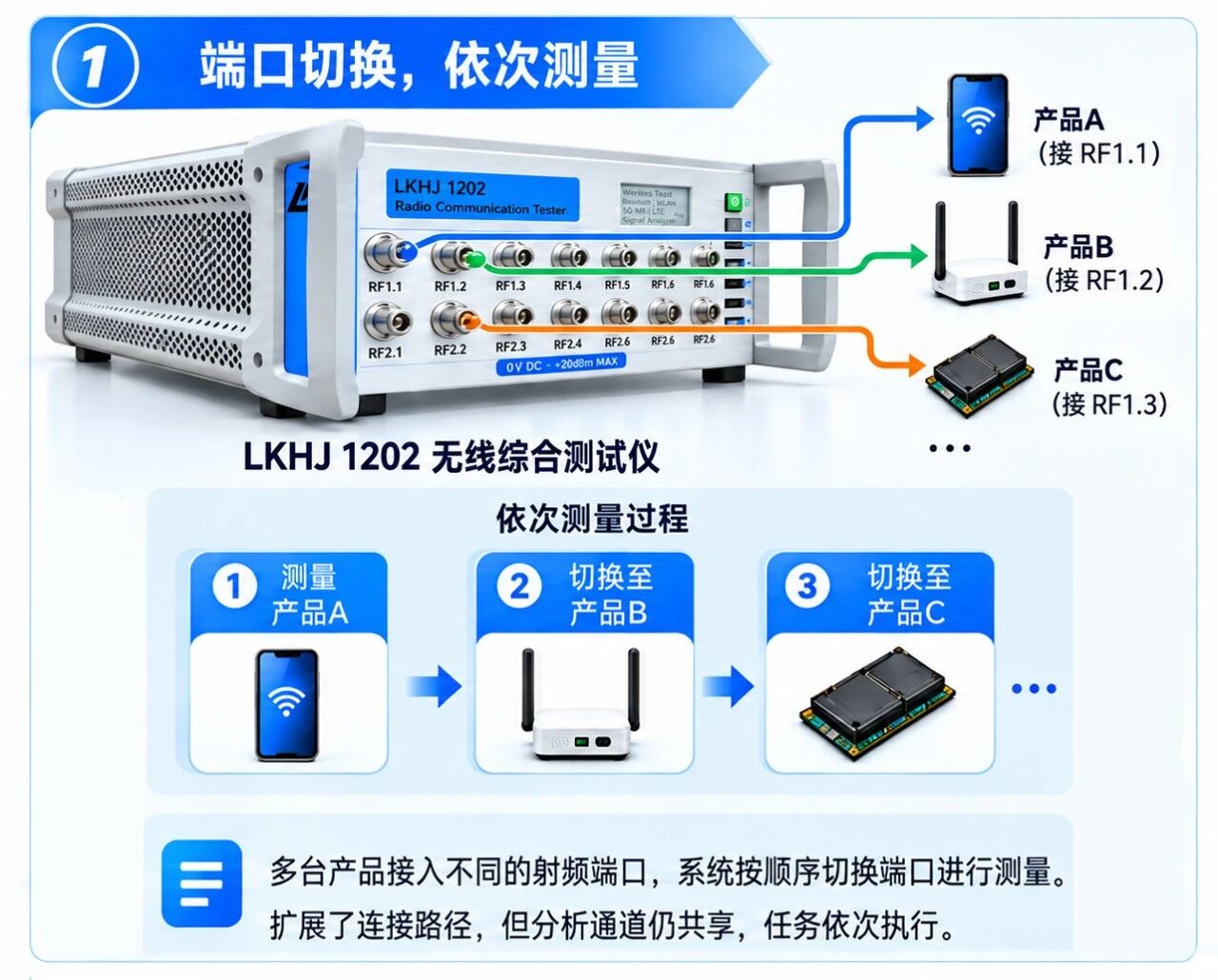

① 端口切换，依次测量

多台产品分别接入不同端口，系统选择其中一路进行测量，完成后切换到下一路。该方式减少人工插拔与重复接线，便于搭建多工位测试系统；但分析通道为共享架构，测试任务仍需排队执行。外接射频开关仅能扩展连接路径数量，无法增加信号源与分析通道的硬件资源。

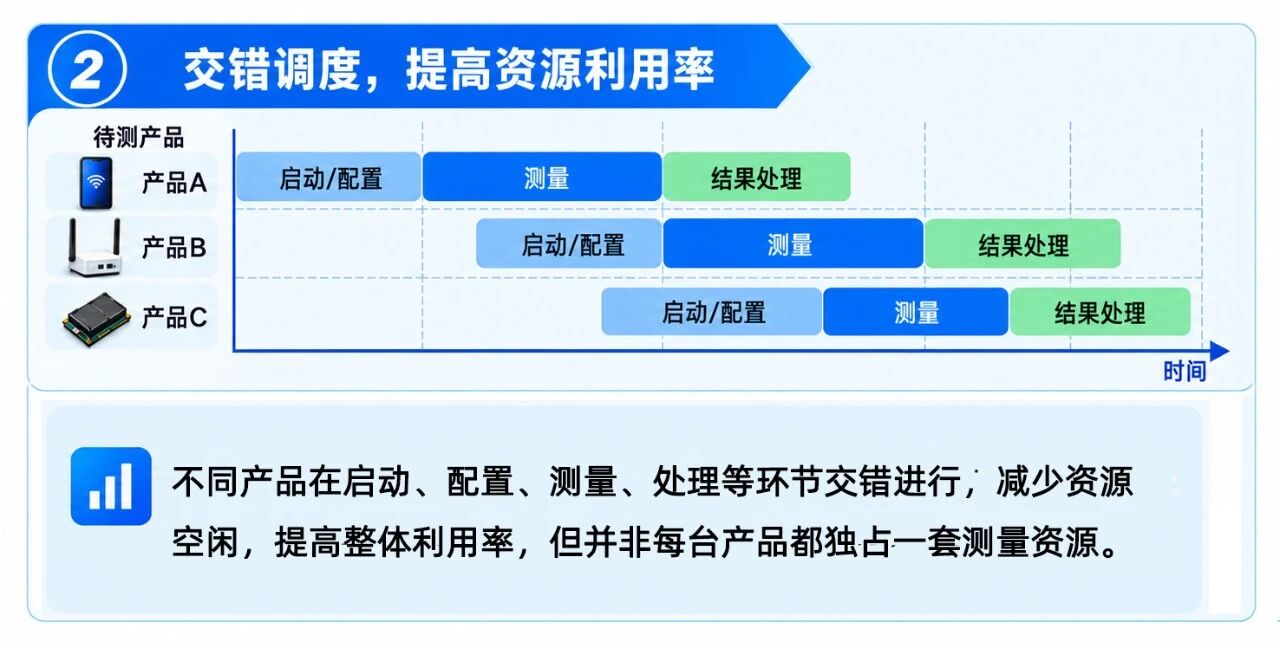

② 交错调度，提高资源利用率

产品测试涵盖启动、配置、模式切换、信号稳定、射频测量、结果处理等环节，并非全程持续占用射频资源。例如，产品A完成发射测量后进入模式切换，系统可以将分析资源分配给产品B；产品B等待启动时，又可以安排其他设备的测试。多个产品的流程由此发生重叠，但每台产品并不始终独占一套测量硬件。这种方式的收益，来自减少资源空闲。

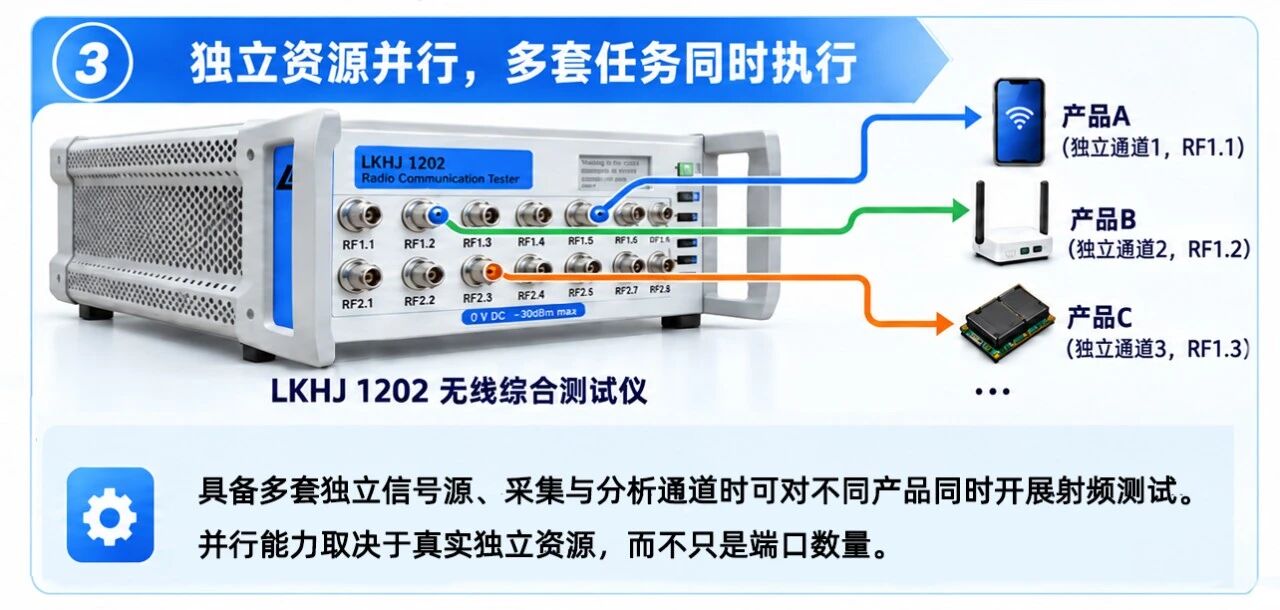

③ 独立资源并行，多套任务同时执行

只有系统配备多套可独立运行的信号源、采集与分析通道，并配套对应软件支撑，才能实现同一时段内，对不同产品开展不同条件的射频测试。

而 “独立” 需细化验证：频率是否可独立设置、波形与带宽是否可差异化配置、触发是否各自独立、共享数据处理资源是否存在吞吐量限制。并行测试能力需落实到具体测试项目与配置条件，不能仅以可测设备数量笼统概括。

03 发射与接收测试, 对资源的需求不同

若多个端口通过输入选择开关共享一路采集通道，通常只能依次接入或按仪器特定机制调度；上位机开启多线程，并不等同于底层可同时采集多路独立信号。

接收测试为反向链路：由综测仪发出测试信号，被测件接收。部分系统中，若多台被测设备的测试频率、波形与时序一致，可将同一测试信号分发至多端口，实现广播式接收测试；但各路径的实际电平、损耗补偿及被测件接收结果仍需分别校准确认。

需明确两个核心概念：同一信号分发至多端口属于多路分配；各端口可独立生成差异化信号，才是独立信号资源能力。若不同设备需要不同频点、波形或独立可调的测试电平，需进一步核对系统是否支持。

此外，信号源与分析通道能否同步并行工作，取决于内部路由、隔离设计及软件模式，无法仅通过资源数量直接判定。

04 为什么工位翻倍, 产能没有翻倍？

核心原因：完整测试流程中，仅部分环节支持并行化

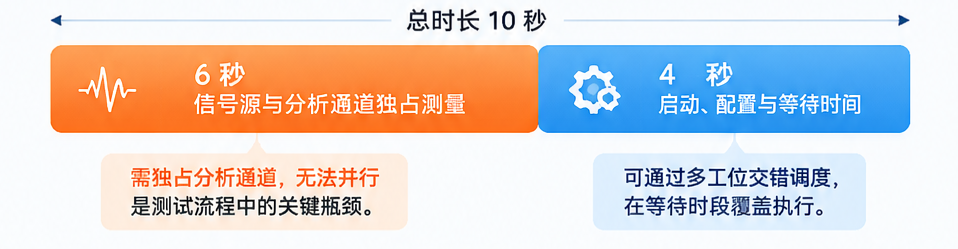

假设单台产品测试总时长 10 秒，其中 6 秒需独占分析通道，剩余 4 秒为启动、配置与等待时间。

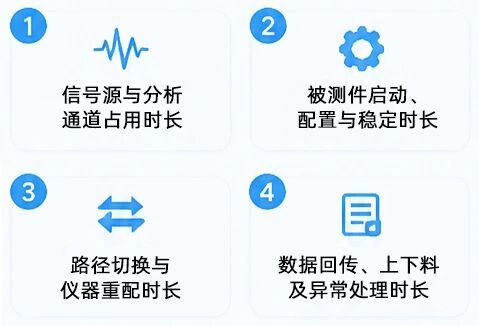

增加工位后，交错调度仅能覆盖等待时段；但分析通道的独占处理时长不变，其吞吐能力不会随工位增加而提升。真实产线还需计入端口切换、上下料、通信、数据处理与重测耗时。因此产线评估需拆分统计四类时长：

当分析资源已达满负荷时，新增工位收益有限；当耗时集中在等待、上下料环节时，增加工位与优化调度的提升效果更显著。

05 软件并发, 需要正确管理测试资源

多设备测试程序的核心难点并非并发下发指令，而是避免多任务争抢共享资源。若产品 A 处于测量阶段时，产品 B 的任务修改了共享分析通道的频率、参考电平或触发设置，易引发超时、测试失败，甚至出现测试条件与记录不一致的问题。

因此自动化软件需明确四项核心规则：

1. 资源归属：明确信号源、分析通道及射频路径的当前占用任务2. 占用与释放：规范配置修改的权限时机，定义异常退出后的资源恢复机制

3. 触发与完成确认：不以 “指令已发送” 作为测量完成的判定标准

4. 数据绑定：每条测试结果关联对应产品条码、工位、频点、路径及测试条件

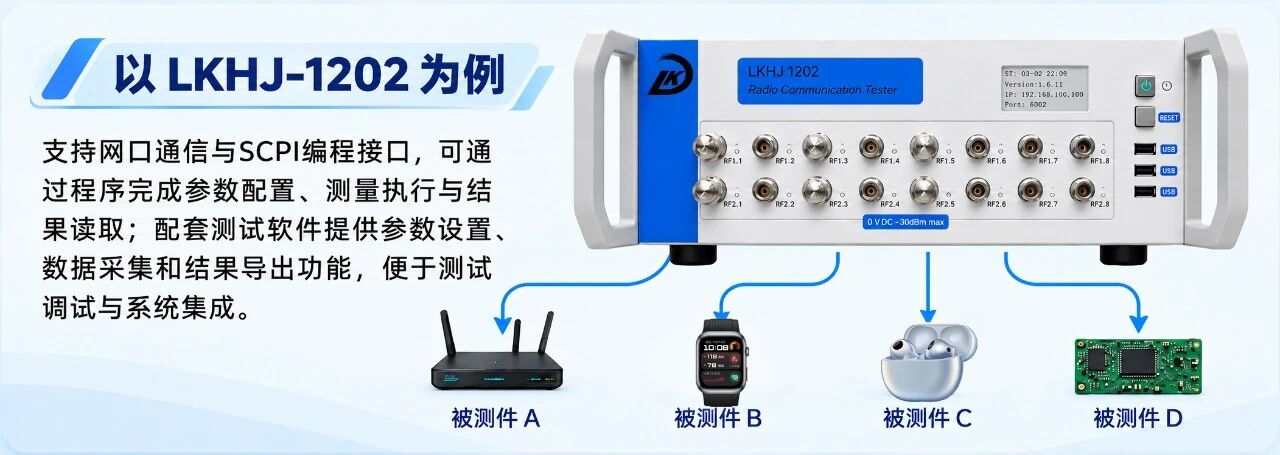

在系统集成中，上位机需要把仪器配置、被测件控制、治具动作和结果记录组织成完整流程。仪器能否接入这套流程，也是多工位测试能否落地的重要条件。

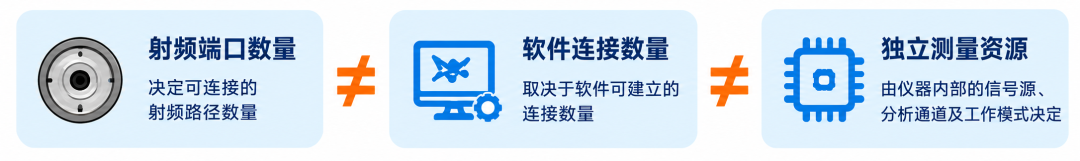

这类控制接口为自动化调度提供了基础，但具体能同时执行多少项测试，仍需结合内部信号源、分析通道及工作模式判断。端口数量、软件连接数量与独立测量资源数量，不能直接画等号。

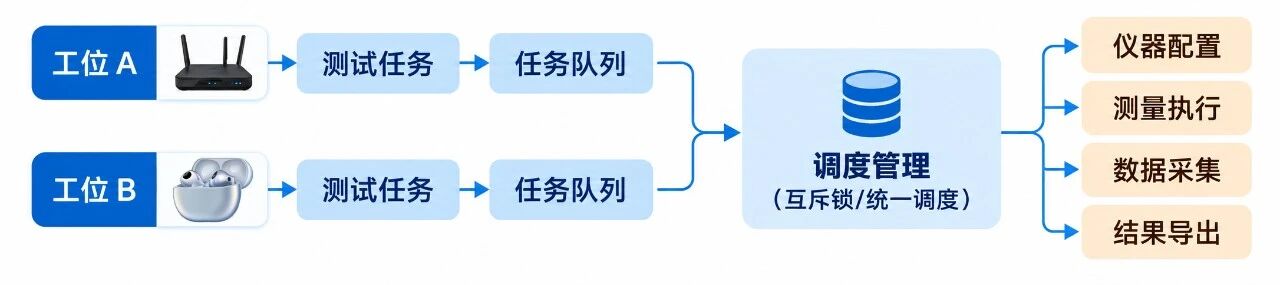

因此，多工位程序还需要明确任务与端口的映射关系，以及资源占用、释放和异常恢复规则。对于共享资源，可通过任务队列、互斥锁或统一调度等方式管理，避免某个工位修改配置时，影响另一个正在进行的测量。

06 并行之后, 要验证测量结果是否改变

测试节拍缩短，并不代表测量可靠性已经得到保证。多工位运行后，至少需要验证以下三个方面。

① 每条射频路径分别标定。

不同端口的线缆、转接头、开关及治具损耗存在差异，损耗补偿表需对应实际路径、工作频率与测量参考面单独标定，不可将单通道数据直接复制到所有工位。针对无线耦合测试，还需固定天线位置、产品姿态及治具状态；空间耦合路径的标定需采用与测试方式匹配的方法，不能直接套用传导链路的损耗测量结果。

② 检查工位之间的串扰。

当一台被测件执行大功率发射测试，另一台处于弱信号接收测试时，二者可能通过开关隔离不足、屏蔽泄漏或其他耦合路径产生相互干扰。尤其在目标接收信号电平极低的场景下，即便泄漏信号远低于发射功率，也足以造成测试结果偏差。必要时需调整测试任务时序，避免存在干扰风险的测试项目同时运行。

③ 对比单设备与多设备测试结果。

选择代表性样品，在一致条件下分别执行单台测试和多台调度测试，比较测量均值、离散程度和判定结果。如果多设备运行后出现系统性偏移，应优先检查路径补偿、触发、资源冲突和串扰，再分析产品本身，不能直接通过放宽合格限值解决。

07选型与验收, 应该问清哪些问题？

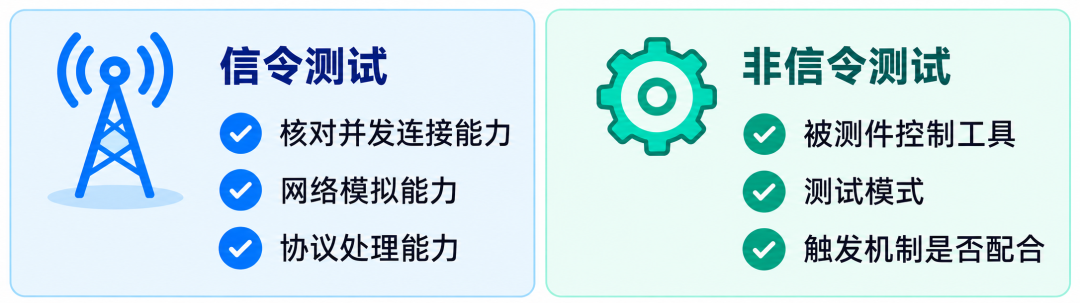

① 关注点因测试类型而异

不同测试类型的验收重点不同，需要关注系统各项能力是否与测试需求相匹配。

② 验收不能只看“设备已连接”

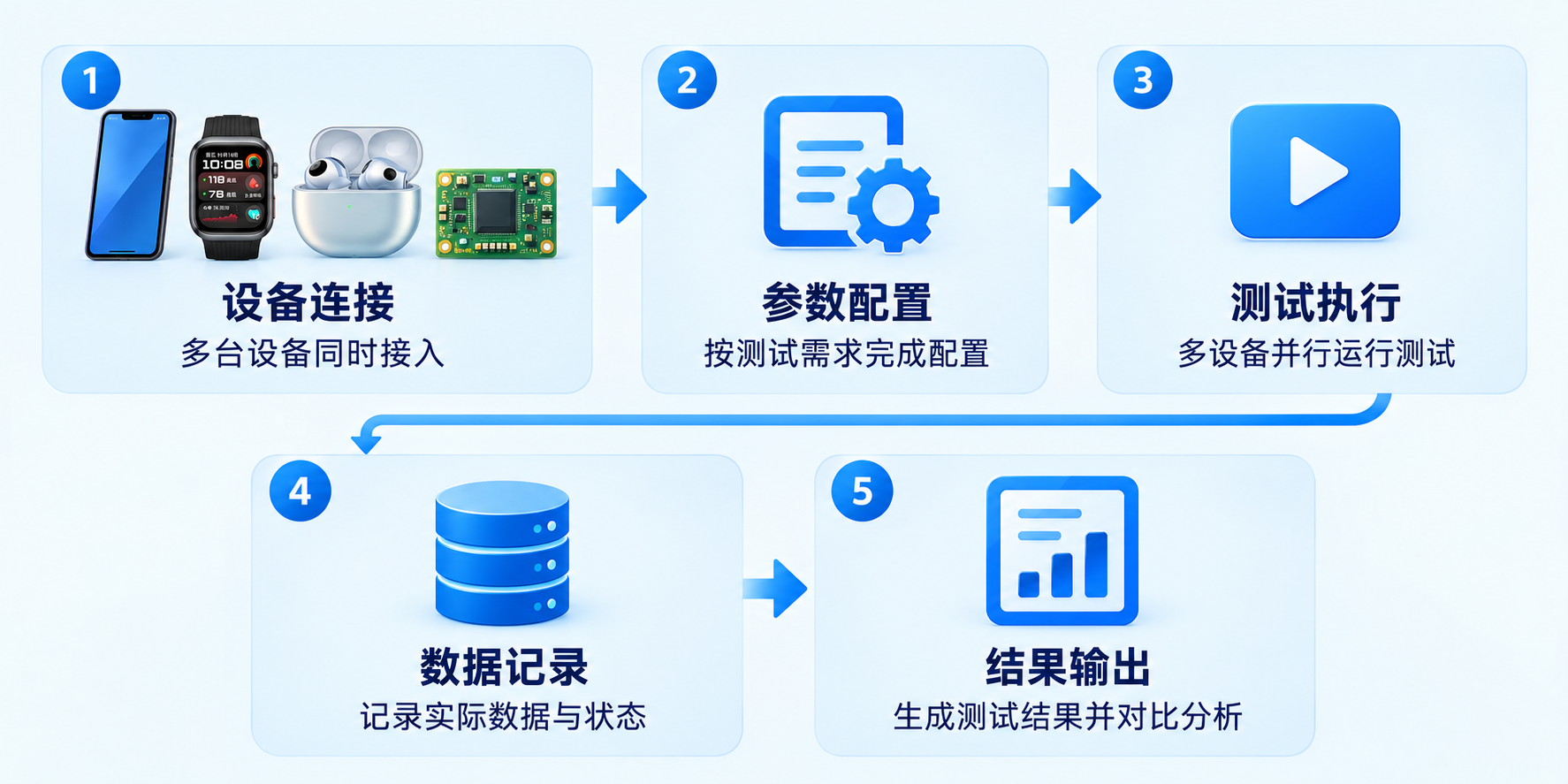

仅展示多台设备已经接入，不能证明完整测试流程具备预期的并行能力。应验证从连接、配置、执行、数据记录到结果输出的完整链路。

③ 验收应采用明确清单与规则

✅ 采用明确的产品、测试清单和重测规则。

✅ 记录实际节拍、首次通过率及结果一致性。

✅ 以可量化指标评价多工位测试效果。

④ 真正的并行能力，要看完整流程表现

验证重点不只是接入数量，而是完整流程下的协同能力与稳定性。只有在真实测试场景中满足预期节拍和一致性，才能说明系统具备有效的多设备并行测试能力。

多设备测试方案的选择，需要综合考虑测试类型、测量资源、软件调度及实际产线节拍。对于有多工位测试需求的企业，选择与应用场景相匹配的测试设备，是实现测试效率提升的重要一步。联康信息可围绕无线产品研发与生产测试需求，提供无线综合测试仪及相关测试解决方案。
