前言

天线的材质不仅决定其结构形式，也会影响电磁波的传输与辐射性能。PCB 天线依靠铜箔辐射结构与介质基板协同工作，金属喇叭天线则通过导电金属结构引导电磁场并实现空间辐射。不同材料的介电特性、导电性能及加工精度，会影响天线的阻抗匹配、传输损耗、辐射效率。对于射频测试天线而言，材料选择只是基础，结构设计、加工精度与装配质量同样重要。 从 PCB 单极化天线到双极化天线，再到毫米波喇叭天线，材料与制造工艺如何共同影响天线性能？值得结合不同结构进行分析。

01 PCB单极化天线：材料特性与电气性能控制

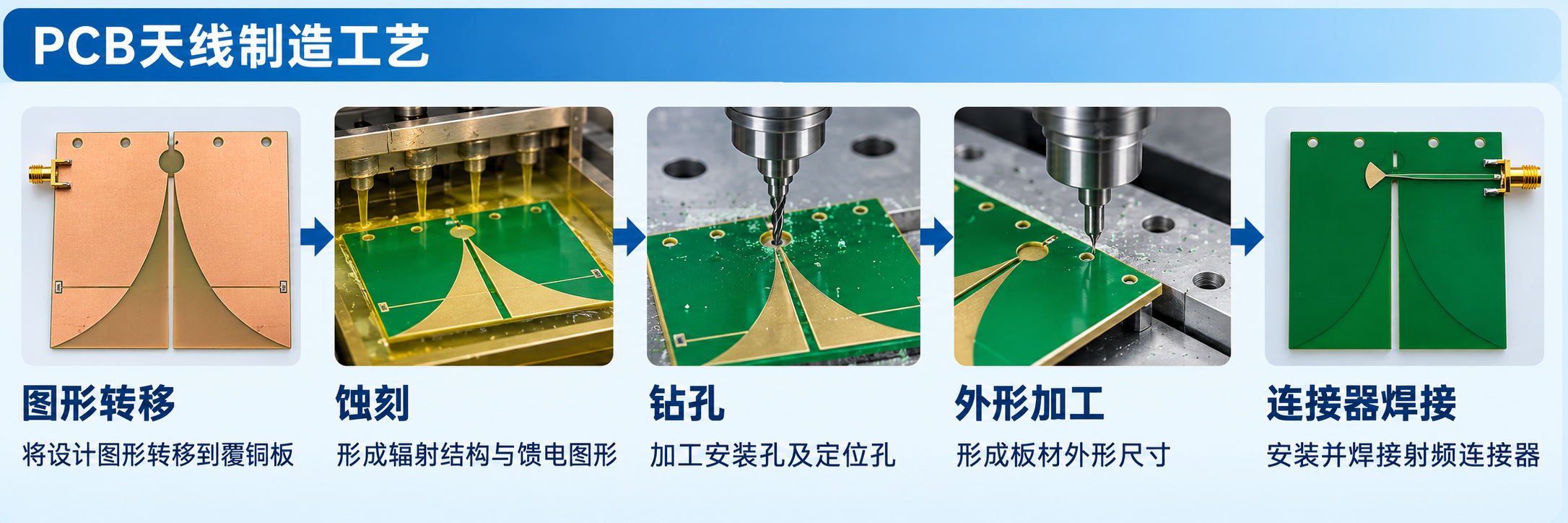

PCB单极化天线采用覆铜介质基板，通过图形转移、蚀刻、钻孔、外形加工及连接器焊接等工艺，形成辐射结构与馈电网络。对于渐变缝隙类宽带天线，缝隙轮廓、馈电过渡结构及关键几何尺寸共同影响输入阻抗、阻抗匹配带宽与辐射特性。

介质基板的选型同样影响天线的电气性能。基板的相对介电常数及其稳定性、介质损耗角正切、厚度和铜箔特性，均会影响电磁场分布、馈电传输损耗及辐射性能。不同介质基板可能改变天线的电磁特性。即使铜箔图形保持不变，输入阻抗、传输相位及辐射效率仍可能发生变化，因此需要重新进行设计验证与性能测试。

联康信息的单极化天线提供FR-4及其他高频板材等配置，具体材料与结构应以对应产品型号的技术规格为准。此类天线便于集成平面馈电网络，但其性能一致性仍受蚀刻尺寸精度、板材批次差异及射频连接器装配质量等因素影响，需通过规范的制造工艺和测试验证加以控制。

02 交叉板式双极化天线：结构设计与装配精度控制

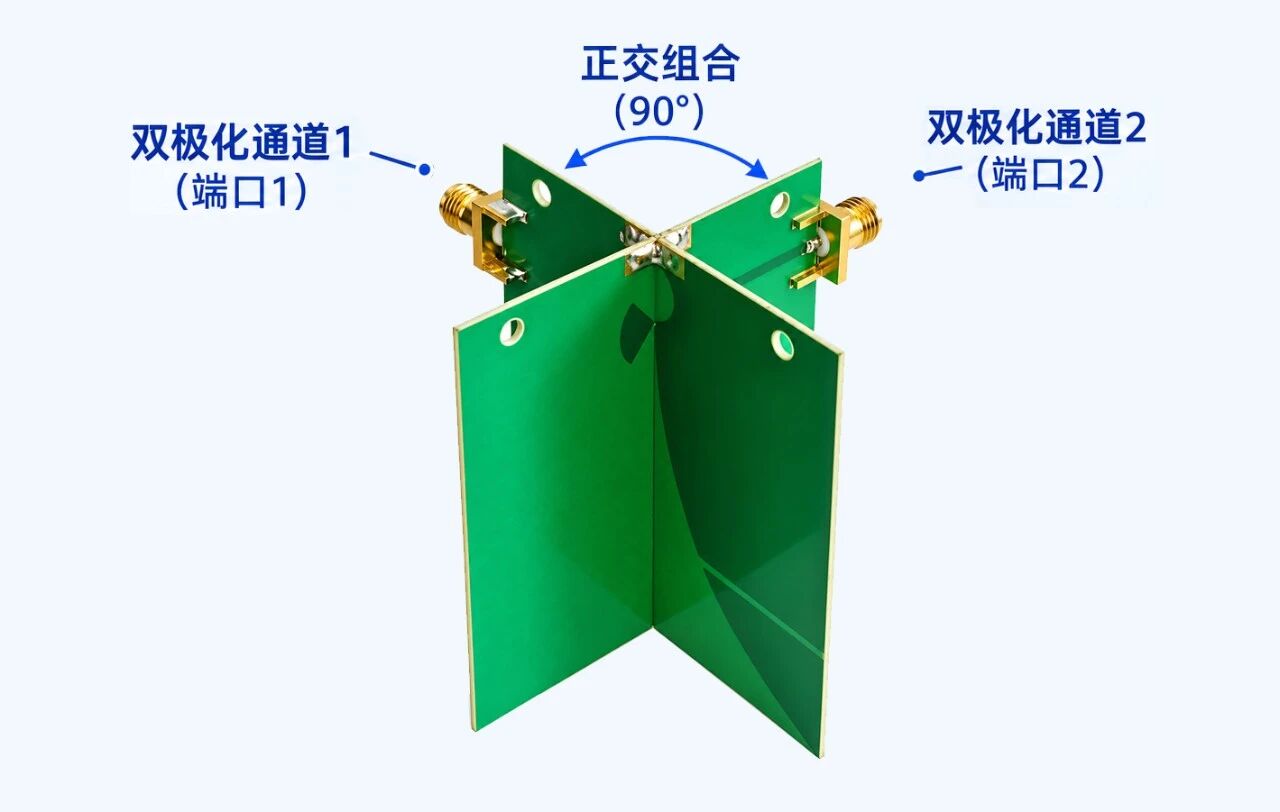

PCB天线并非局限于平面结构，两片印制辐射板可按照设计要求正交组合，形成空间交叉式双极化结构，联康信息的交叉板式双极化天线即采用此类设计。该类天线的制造精度主要涉及两个方面：

板内精度：包括图形尺寸、馈线结构和连接器安装。

板间精度：包括交叉角度、相对位置、固定方式及装配后的形变。

因此，天线质量评估不仅需要检验单块印制板的加工精度，还应验证组合后的双端口电气性能。两个端口分别对应不同的极化通道，但通道之间仍可能存在电磁耦合，需通过端口隔离度、交叉极化特性及各端口方向图等指标进行综合评估。

应用于屏蔽箱时，还需评估射频线缆布设及支撑结构对天线电磁环境的影响。线缆靠近辐射区域或安装部件与天线距离过近，均可能改变其电气性能。双极化特性由辐射结构与馈电网络共同决定，而装配精度及重复性则直接影响其性能的一致性与稳定性。

03 贴片与耦合板天线：结构特性与测试性能控制

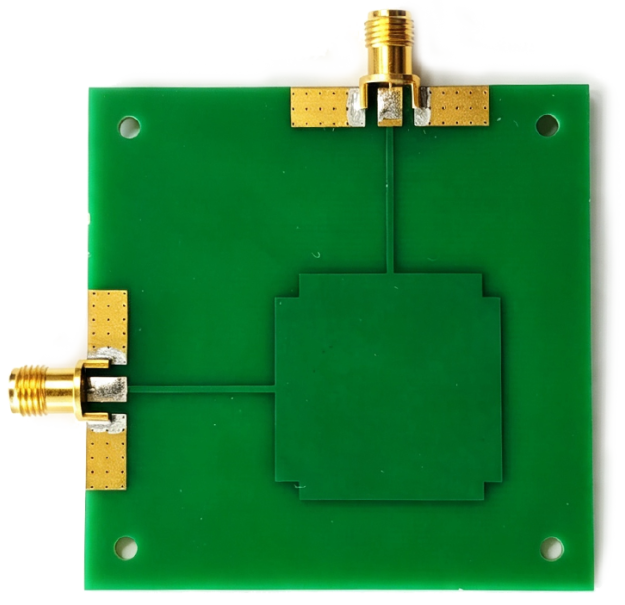

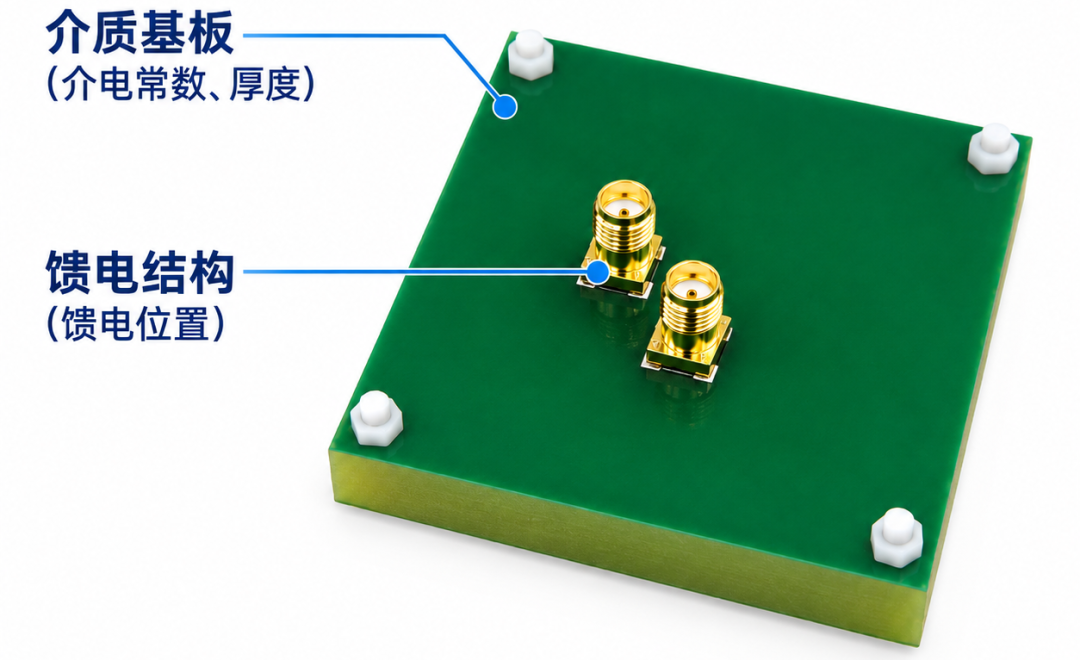

贴片天线通常由金属辐射单元、介质基板及参考地构成，其电磁特性受辐射单元尺寸、介质厚度、馈电位置及层间结构等因素影响，进而决定天线的谐振特性与阻抗匹配性能。因此，天线的工作频段及极化特性需结合具体结构与电气参数进行判定，不能仅依据基板外形确定。

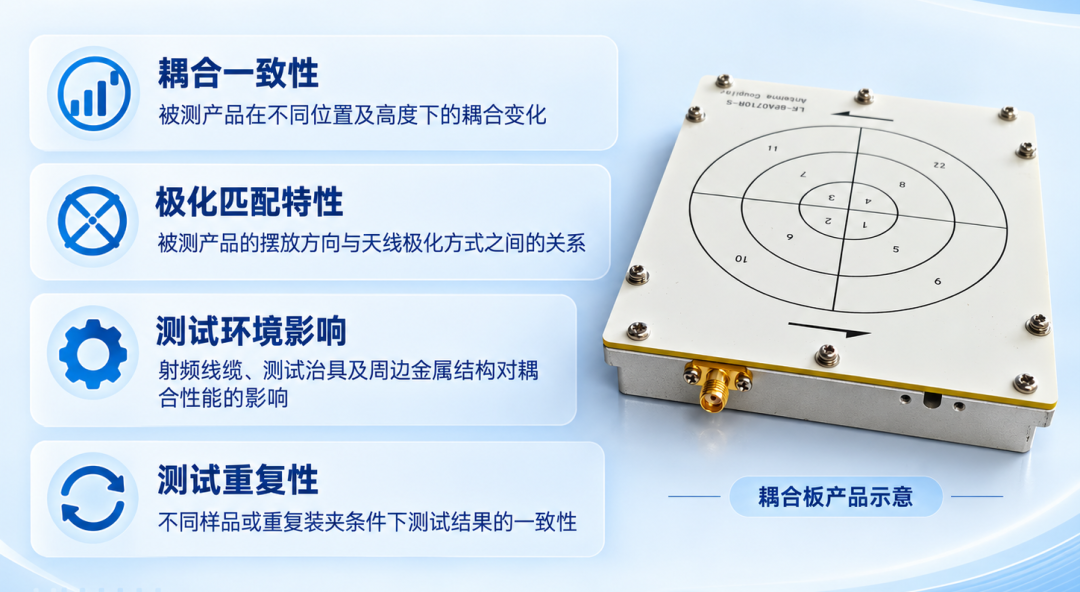

在无线测试应用中，除按辐射结构区分天线外，还需关注按测试用途定义的产品类型，例如耦合板。 耦合板并不对应唯一的辐射结构，其内部可根据设计需求采用贴片、缝隙、螺旋等不同形式的辐射单元，具体工作原理与电气性能应以产品结构及技术参数为准。

联康信息提供贴片测试天线及圆极化耦合板，可用于相应配置下的无线耦合测试。此类产品的性能评估除驻波比外，还应关注以下指标：

对于圆极化产品，还应重点评估轴比及其有效工作频段。驻波比满足要求仅表明天线的阻抗匹配符合相应指标，不能单独作为判定圆极化性能的依据。

对于带有分区标识的耦合板，区域划分与方向标识有助于规范被测产品的摆放位置及测试方向，但标识本身并不能保证耦合性能的一致性。相关测试位置仍需经过耦合路径标定与重复性验证，以建立明确、可复现的测试基准。

04 金属喇叭天线：结构设计与制造精度控制

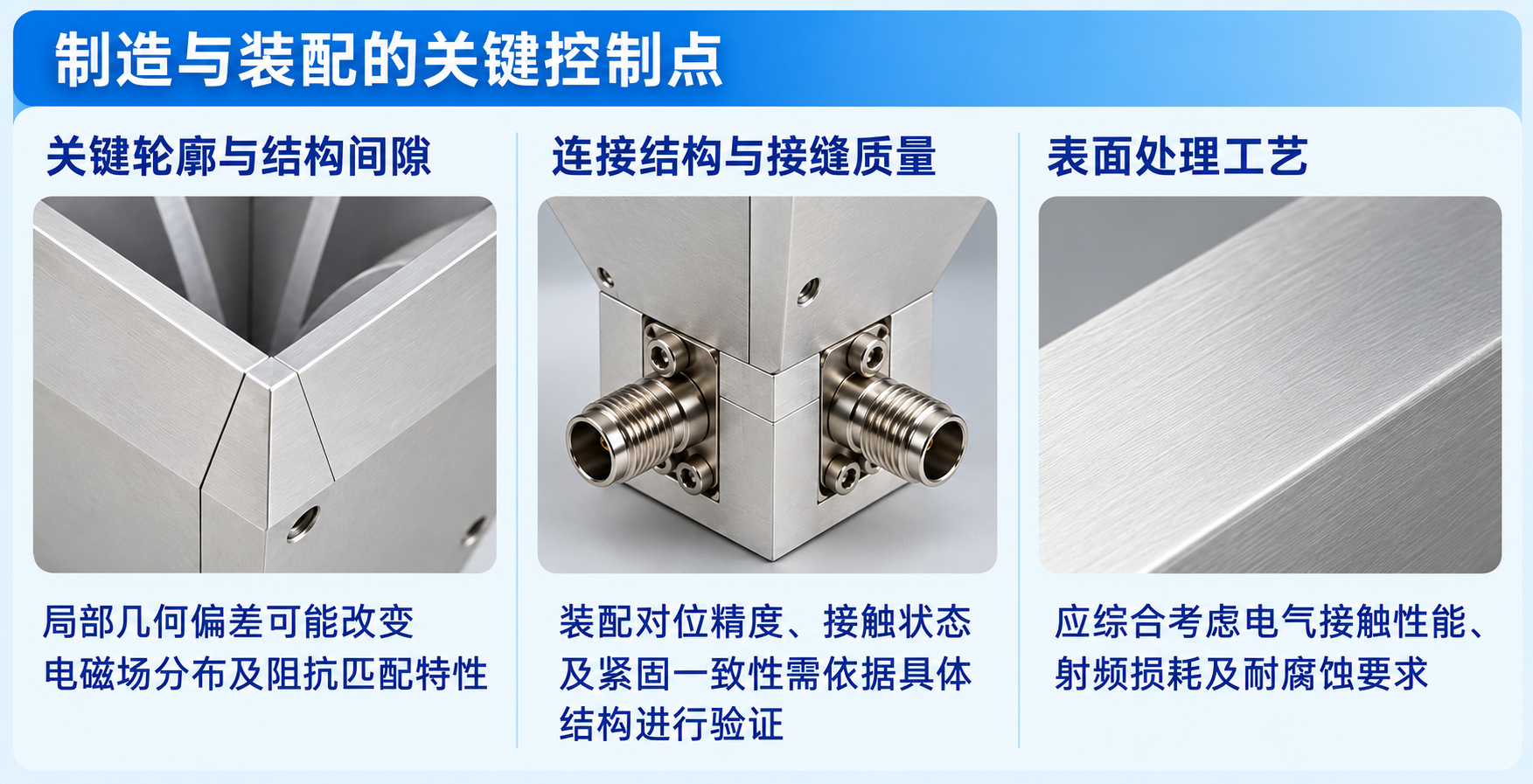

与印制板天线不同，金属喇叭天线利用导电金属结构约束和引导电磁场，并通过波导扩展结构实现向自由空间的辐射。其制造工艺可包括金属切削加工、分体加工与装配，以及铸造成型后的精加工等。产品外壳采用铝材，并不能直接判定其制造工艺为压铸成型，具体工艺路线需结合产品结构与生产资料确认。

双极化喇叭天线  馈电结构与极化通道协同设计

双极化喇叭天线通过两路相互正交的极化通道，实现不同极化方向的信号收发。其电气性能不仅取决于外部喇叭口径，还受到内部馈电过渡、极化通道结构及装配精度等因素影响。

性能验证除双端口阻抗匹配外，还应关注端口隔离度、极化特性及辐射方向图，以综合评估两路极化通道的电气性能及其一致性。

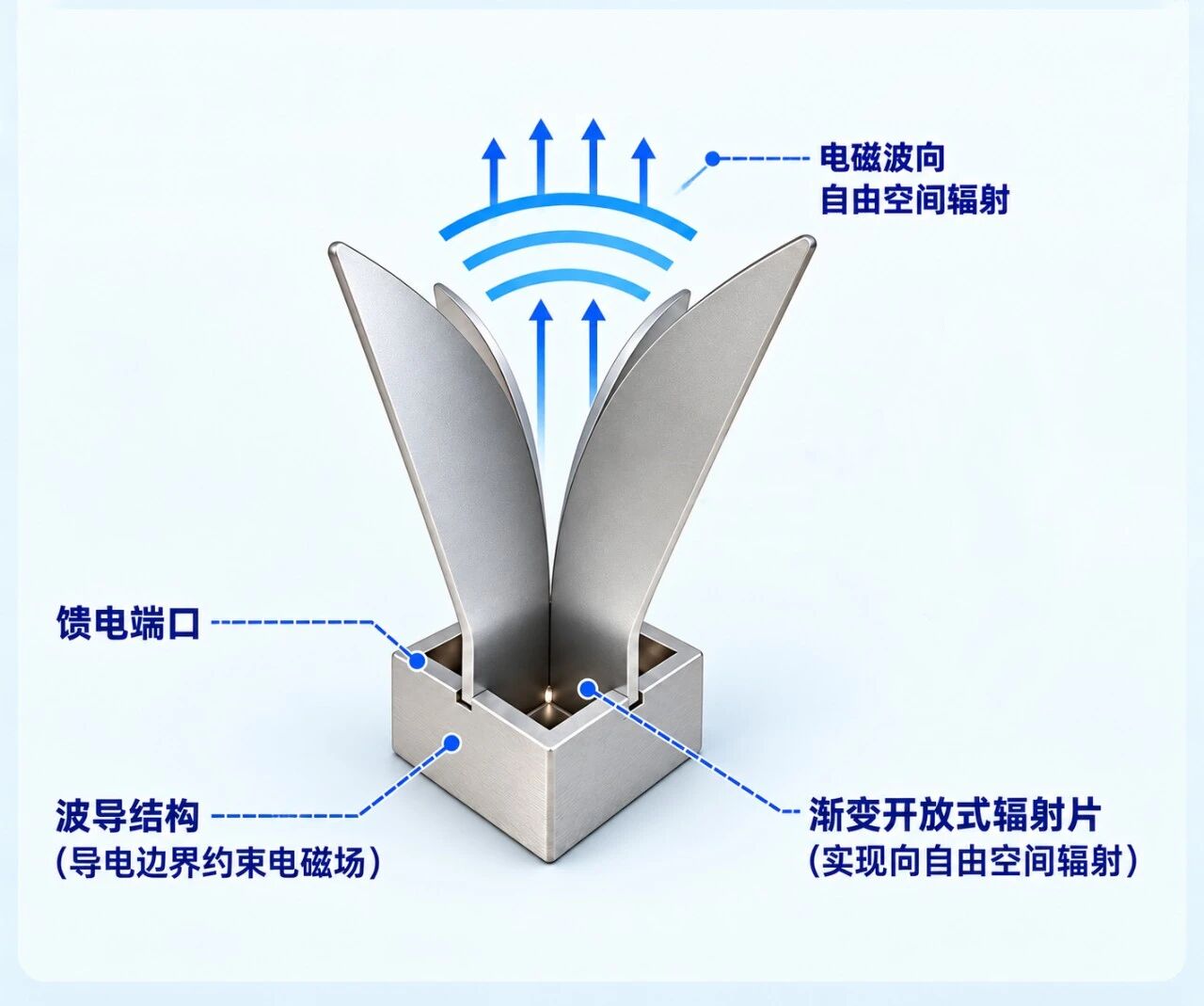

边界开放式双极化喇叭天线  开放结构/辐射特性评估

边界开放式双极化喇叭天线采用不同于传统封闭式喇叭口的开放式辐射结构，并通过相应的结构与馈电设计实现双极化功能。其性能表现与辐射单元的几何形态、相对位置、馈电方式及安装环境密切相关。

边界开放式设计并不意味着所有电气指标均优于传统喇叭结构。联康信息的边界开放式双极化喇叭天线可作为一种不同的结构方案，其具体应用价值仍需依据产品技术参数和实测结果进行判断。

05 毫米波测试天线：加工精度与性能验证

随着工作频率升高，电磁波波长逐渐缩短，相同尺寸的加工误差所占的相对波长比例随之增大，天线的电气性能也更容易受到结构偏差的影响。

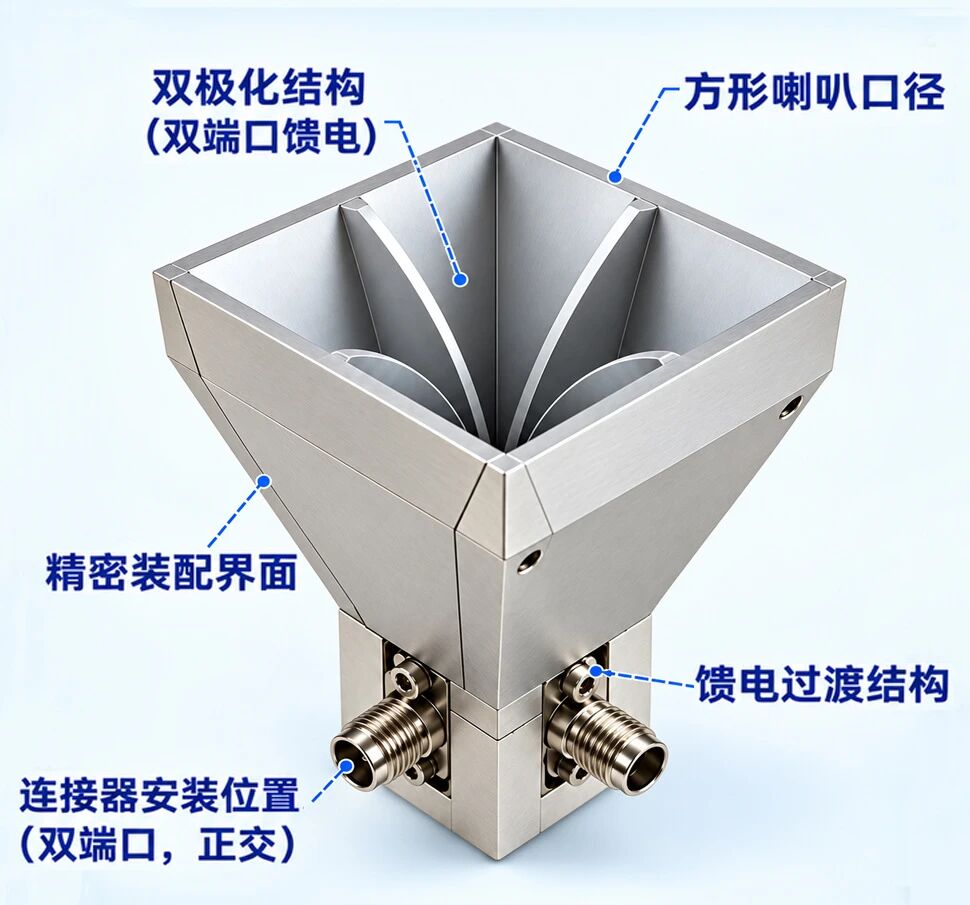

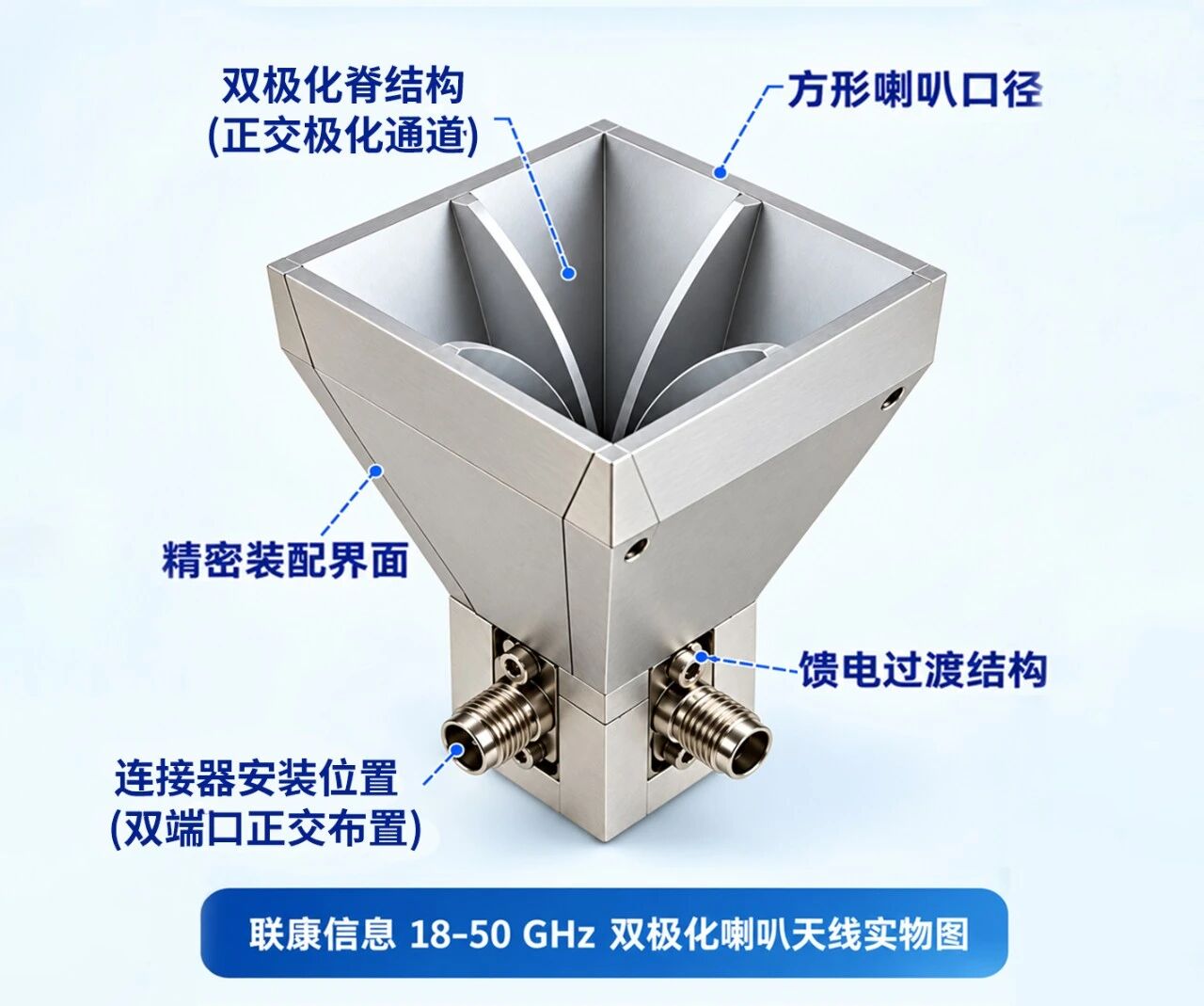

对于联康信息现有的 18–50 GHz 四脊双极化喇叭天线，双端口馈电结构、馈电过渡区域及喇叭口几何尺寸共同影响天线的阻抗匹配、端口隔离度、极化特性与辐射方向图。其中，馈电过渡结构的尺寸偏差可能改变端口匹配特性；双端口之间的耦合会影响端口隔离度；喇叭口轮廓及内部结构偏差则可能影响辐射方向图和极化性能。

毫米波测试天线的性能验证应覆盖整个目标工作频段，综合评估双端口驻波比、端口隔离度、增益、辐射方向图及极化特性等指标。对于双极化产品，还应结合实际应用要求验证两路端口的极化表现及其一致性。只有将加工尺寸、装配质量与实测电气性能结合起来，才能更全面地判断天线是否满足设计要求及测试应用需求。
